Les séismes pour comprendre la structure interne de la Terre
Découverte de la limite de la croûte par Mohorovicic
Au début du 20ème siècle, en ex-Yougoslavie, André Mohorovicic organise pour l’observatoire sismologique de Zagreb la mise en place de 89 stations sismologiques réparties à travers tout le pays. Le 8 octobre 1909, il observe les sismogrammes de ses instruments quand tout à coup les stylets zigzaguent : Voici les ondes P, puis les ondes S puis... de nouveau des ondes P et de nouveau des ondes S! Les ondes (issues d’un séisme qui s’est produit sous la ville croate de Pokupsko au sud de Zagreb) semblent s’être dédoublées. Après de multiples vérifications et calculs, Mohorovicic parvint à la conclusion que telles des ondes lumineuses, les «P» et «S» avaient subi des phénomènes de réflexion sur une surface de discontinuité à environ 30 km de profondeur, la limite entre ce qui sera appelée croûte et manteau.

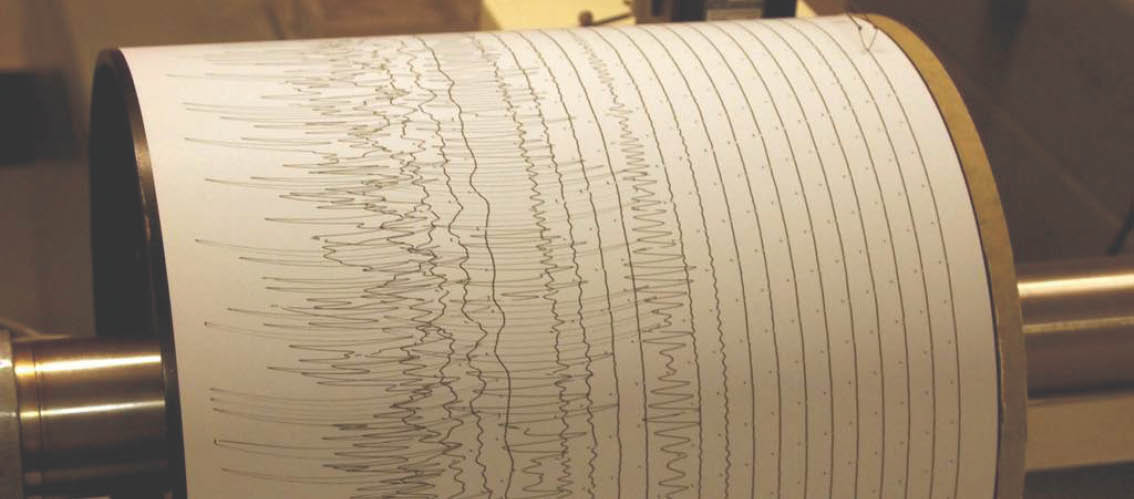

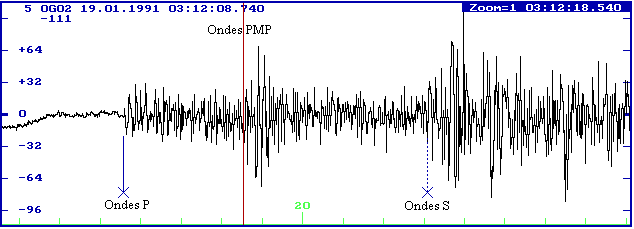

Exemple de sismogramme, on observe très bien les zigzags décrits par Mohorovicic

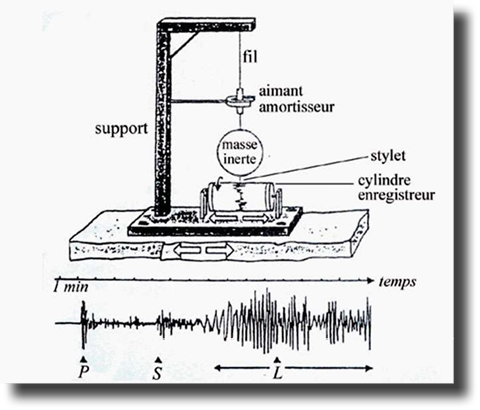

Schéma illustrant le principe de fonctionnement d’un sismomètre ou sismographe
Qu’est-ce qu’un sismogramme ?
Un sismogramme correspond à l’enregistrement par un sismographe des vibrations du sol. Il permet d’observer l’arrivée des différents types d’ondes sismiques et de déterminer, grâce à leur temps d’arrivée, leur vitesse.
Sur le sismogramme ci-contre,
on distingue des ondes P (les premières à arriver) puis des ondes S (les secondes à arriver). Parmi les ondes P on observe l’arrivée d’ondes PMP qui correspondent à des ondes P réfléchies par une discontinuité.

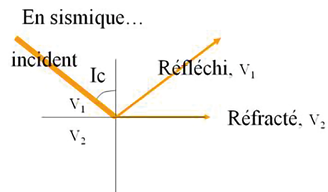

Les lois régissant la propagation des ondes lumineuses à l’interface de deux milieux différents (appelé limite ou discontinuité) sont applicables à la propagation des ondes sismiques ou rais sismiques. Ces lois expriment le changement de direction d’un faisceau lumineux lors de la traversée d’une paroi, séparant deux milieux différents. Chaque milieu est caractérisé par sa capacité à « ralentir ou accélérer » les ondes. En géologie, on parle de rai sismique permettant de donner le sens et la direction d’une onde sismique.
Les lois de Snell-Descartes
Application réalisée par David Boudeau, professeur de SVT - Mars 2020
Foyer
Station
sismique 3
Les séismes pour comprendre la structure interne de la Terre
Animation montrant les différentes ondes émises par un séisme
Comprendre la propagation des ondes
* Dans cette animation, le foyer est confondu avec l’épicentre (soucis de simplification)
Surface
Accueil
Station
sismique 2
Station
sismique 1
Les ondes directes se propagent uniquement dans le premier milieu.
Elles se déplacent à vitesse constante. Ainsi, la vitesse d’une onde directe correspond à la distance d parcourue par cette onde par rapport au temps T mis par cette onde pour parcourir cette distance. Soit la relation suivante :
Vonde = donde / Tonde
Attention : Dans le modèle utilisé, et par soucis de simplification, on considère que la vitesse de ces ondes est constante dans le milieu et qu’elles se propagent en ligne droite. En réalité, les ondes s’enfoncent toujours légèrement et la vitesse augmente avec la profondeur
Les ondes sismiques « directes »
Milieu 1
Milieu 2
Discontinuité
Les ondes sismiques « coniques »
Avec un certain angle incident (appelé angle limite), les ondes sismiques réfractées se propagent dans le milieu 2 sous la discontinuité et parallèlement à celle-ci. Cela engendre, tout le long de la trajectoire, des ondes coniques qui remontent ensuite vers la surface.
Comment interpréter ces ondes ?
L’observation de ces ondes coniques témoignent de la présence d’un second milieu aux caractéristiques différentes (composition et caractéristiques physiques différentes) et permet de mettre en évidence l’accélération ou le ralentissement de l’onde dans le milieu 2.
Les ondes sismiques « réfléchies »
Les ondes réfléchies sont produites au niveau du point d’incidence sur la discontinuité. Elles ont la même vitesse que les ondes directes car elles traversent le même milieu. Par contre, elle parcours une distance beaucoup plus importante. On peut calculer la profondeur de la discontinuité en utilisant le théorème de Pythagore. Si h est la profondeur de la discontinuité, d la distance parcoure par cette onde et D la distance entre l’épicentre et la station sismique, on a l’égalité :
(d/2)² = h² + (D/2)²
Puisque le temps d’arrivée est égal à T = d / Vonde
En en déduit que :
h² = (d/2)² - (D/2)²
h = √((d/2)²- (D/2)² )
h = √ ( ( TVonde/2 )²- ( D/2 )² )
Épicentre
Station
h
D
Les stations de l’animation
Dans l’animation ci-dessus :
On peut alors calculer la vitesse des ondes dans le milieu 1.
On peut alors calculer la vitesse des ondes dans le milieu 1 et la profondeur de la discontinuité.
On peut alors calculer la vitesse des ondes dans le milieu 1 et comparer cette vitesse de propagation avec celle dans le milieu 2.
Application réalisée par David Boudeau, professeur de SVT - Mars 2020
Consignes
Les séismes pour comprendre la structure interne de la Terre
Exercice 1 : Exploiter un séisme artificiel
Accueil
Document : Temps d’arrivée des ondes aux différentes stations d’enregistrement
Stations de réception des ondes P |
Distance du site de l’explosion (en km) |
Temps d’arrivée des premières ondes P (en secondes) |
Temps d’arrivée des secondes ondes P (si enregistrées) (en secondes) |
1 |
20 |
3,5 |
|
2 |
30 |
5,3 |
|
3 |
40 |
7,2 |
12,7 |
4 |
56 |
10 |
14,6 |
5 |
135 |
24,1 |
|
6 |
280 |
42,7 |
49 |
7 |
400 |
57,7 |
72 |
On réalise un séisme artificiel en faisant exploser une charge de dynamite dans le sol. Ceci provoque l’apparition d’ondes, notamment des ondes P, dont on enregistre le temps d’arrivée à des distances croissantes du lieu d’explosion.
Pour les stations 3, 4, 6 et 7, on enregistre deux trains d’ondes.
Attention : Dans les stations 6 et 7, les ondes P qui arrivent en premier sont des ondes coniques... et les secondes sont des ondes directes !
Application réalisée par David Boudeau, professeur de SVT - Mars 2020
Protocole et consignes
1. Dans le menu « Fichier », charger le jeu de sismogrammes intégré « Alpes (...) »
2. Dans le menu « Sismogrammes », cocher « Afficher le temps d’arrivée des ondes »
3. Sur le sismogramme affiché dans la fenêtre de droite, repérer les éléments suivants :
4. A l’aide de ces données, calculer la profondeur du Moho.
5. Faire de même en changeant le séisme à afficher et ainsi une autre station. Pour cela, dans la fenêtre de « réglages / paramètres », changer l’ « Evénement étudié ».
Les séismes pour comprendre la structure interne de la Terre
Exercice 2 : La profondeur du Moho sous les Alpes
Accueil
Application réalisée par David Boudeau, professeur de SVT - Mars 2020
Application Tectoglob3D de P. Cosentino https://www.pedagogie.ac-nice.fr/svt/productions/tectoglob3d/
